永磁同步電機轉子的磁鋼裝配是電機制造過程中的關鍵環節，直接影響電機的性能和可靠性。下面諾元將詳細介紹內嵌式與表貼式兩種裝配方案及其核心工藝，同時探討關鍵工藝控制、磁鋼裝填設備選擇及工藝優化方向，希望可以幫助到大家！


一、裝配方案

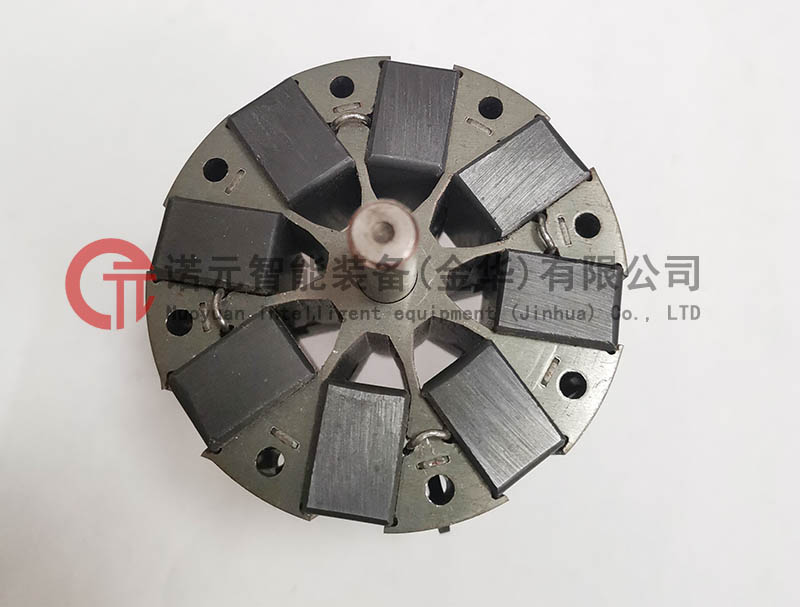

1. 內嵌式插磁方案

‌適用場景‌：適用于電動工具、高速電機等對磁路對稱性要求高的場景。

‌核心工藝‌：

‌磁鋼燕尾槽設計‌：在轉子鐵芯上加工對稱、均勻的磁鋼燕尾槽，確保磁鋼嵌入后磁路對稱。槽深公差需嚴格控制，以保證磁鋼的準確定位。

‌分層裝配技術‌：對于大型電機，采用分層裝配方案。每層磁鋼裝配后需等待膠水完全固化，再進行下一層裝配，以避免磁鋼因吸附力導致錯位。

‌導向工裝輔助‌：使用非磁性材料制作導向工裝，確保磁鋼與槽口間隙控制在合理范圍內。裝配時用非磁性工具輕推磁鋼到位，避免直接吸附鐵芯。

2. 表貼式裝磁方案

‌適用場景‌：適用于航模無人機、電動車轉子等對裝配效率要求高的場景。

‌核心工藝‌：

‌模具定位技術‌：設計專用模具，通過定位銷或真空吸附固定磁鋼，確保磁鋼均勻分布在轉子表面。

‌表貼粘結工藝‌：采用高強度環氧膠粘結磁鋼，膠層厚度需嚴格控制。粘結后需進行固化檢測，以確保磁鋼固定牢固。

‌自動化裝填設備‌：使用表貼式自動裝填機，通過機械手抓取磁鋼并定位，提高裝配效率。

二、關鍵工藝控制

1. 磁鋼制備與檢測

‌材料選擇‌：優先選用高性能永磁材料（如釹鐵硼），確保磁鋼的剩磁和矯頑力等性能指標滿足設計要求。

‌極性標記與檢測‌：每塊磁鋼需檢測極性，并標記“N”“S”極。裝配前需通過磁鋼分選機剔除破損或磁通量偏差過大的磁鋼。

‌尺寸控制‌：嚴格控制磁鋼的長度和寬度公差，避免因尺寸偏差導致裝配困難或磁路不對稱。

2. 轉子鐵芯制備

‌沖片疊壓工藝‌：采用高速沖床沖制轉子沖片，疊壓后需檢測鐵芯外徑、槽深及疊壓系數，確保鐵芯機械強度與磁路性能。

‌表面處理‌：鐵芯表面需進行磷化處理，提高膠水粘結力，防止磁鋼脫落。

3. 裝配環境控制

‌無磁化場地‌：裝配區域需用非磁性材料圍蔽，并配備磁性廢物回收裝置，避免鐵磁性物質吸附磁鋼。

‌溫濕度控制‌：裝配環境溫度和濕度需控制在合理范圍內，防止膠水固化速度過快或磁鋼性能衰減。

4. 固化與檢測

‌膠水固化控制‌：環氧膠固化需分階段進行，固化后需檢測剪切強度和硬度，確保磁鋼固定牢固。

‌磁路檢測‌：使用特斯拉計檢測轉子外圓磁通量，確保每極磁通量偏差在允許范圍內。

‌動平衡檢測‌：裝配完成后需進行高速動平衡測試，確保電機運行平穩。

三、磁鋼裝填設備選擇

根據生產需求選擇合適的磁鋼裝填設備，如推入式自動裝填機、表貼式自動裝填機或超聲波充裝機。設備需具備高準度、自動化程度高、模塊化設計等特點，以適應不同規格轉子的裝配需求。

四、工藝優化方向

1. 智能化升級

引入AI視覺檢測系統，實時監測磁鋼裝配位置、極性及膠水涂覆狀態，通過深度學習算法自動調整裝配參數，提高裝配精度和效率。

2. 綠色制造

采用水性環氧膠替代溶劑型膠水，減少VOC排放；優化設備能耗設計，降低單臺設備能耗。

3. 數據追溯系統

建立裝配數據檔案，記錄每臺轉子的磁鋼規格、裝配參數及檢測結果，支持質量追溯與工藝優化。


綜上所述，永磁同步電機轉子磁鋼的裝配方案與工藝需綜合考慮材料選擇、裝配環境、設備選擇及工藝優化等多個方面。通過精細化管理和技術創新，可以不斷提高裝配質量和效率，滿足電機制造的高標準要求。
